Consulta ao Banco de Dados
O que é um bancos de dados relacional?
- Parte da noção matemática de relação, que em uma visão intuitiva, é o conjunto de atributos associado a uma
entidade do mundo real. Por exemplo, para descrever um "cadastro urbano" pode-se utilizar a relação:
<número_lote, dono, endereço, area, IPTU>. Uma relação pode ser representada através de uma tabela, como:
num_lote |
dono |
endereço |
area (m2) |
IPTU (R$) |
195689 |
Guimarães, M. |
Clóvis Bevilacqua, 768 |
900 |
350 |
- Existe também um conjunto de operações sobre relações, a "álgebra relacional", que inclui as operações de
projeção, seleção, união, intersecção e produto cartesiano.
- O modelo relacional é útil para lidar com os problemas de bancos de dados para aplicações administrativas e
comerciais sendo a tecnologia mais difundida na área. Sua formulação rigorosa permite a definição de uma linguagem
de consulta padronizada (SQL).

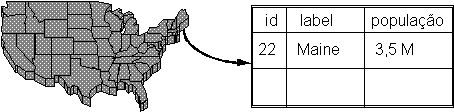

O que é o modelo de dados geo-relacional?
- Forma usual de ligação entre um sistema de informação geográfica e um sistema gerenciador de banco de dados
(SGBD) relacional, no qual os componentes espacial e descritivo do objeto geográfico são armazenados separadamente.
Os atributos convencionais são guardados no banco de dados (na forma de tabelas) e os dados espaciais são tratados
por um sistema dedicado, com a conexão feita por meio de identificadores de objetos. Para recuperar um objeto, os
dois subsistemas são pesquisados e a resposta é a composição dos resultados das pesquisas.
Como se relacionam o SPRING e os SGBD relacionais?
- O SPRING foi concebido como um banco de dados geográfico e projetado para operar em conjunto com um sistema
gerenciador de bancos de dados (SGBD). O banco de dados geográfico é o repositório de dados de um SIG, armazenando
e recuperando dados geográficos em diferentes geometrias (imagens, vetores, grades) e as informações descritivas
(atributos não-espaciais) armazenadas em tabelas.
- No SPRING todas as informações descritivas sobre os dados geográficos são guardadas em tabelas do SGBD relacional
associado ao sistema. Estão disponíveis os seguintes sistemas gerenciadores de bancos de dados:
- CODEBASE: gerenciador compatível com o DBASE IV, incluído na versão básica do sistema.
- ORACLE, SGBD relacional de mercado comercializado pela ORACLE do Brasil.
- INGRES, SGBD relacional de mercado, comercializado pela Computer Associates.
- Os gerenciadores ORACLE e INGRES devem ser aquiridos separadamente pelo usuário.
Quais são os atributos dos geo-campos e dos geo-objetos?
- Cada categoria de dados geográficos está associada a uma tabela com os atributos descritivos do tipo de dados.
Cada geo-objeto e geo-campo recebe um identificador único ("geoid") mantido automaticamente pelo sistema.
- O SPRING utiliza o SGBD relacional corrente para armazenar todos os atributos descritivos dos dados geográficos e
todas as tabelas auxiliares do sistema, permitindo que todas as informações sejam visíveis externamente, através do
uso do SGDB correspondente.
Como se efetua a entrada de atributos de dados geográficos?
- Cada categoria pode ter associada uma relação expressa na forma de uma tabela. Em categorias que são
especializações de MAPA TEM&AACUTE;TICO, cada classe temática (geo-classe) também pode ter associada uma relação.
- Para incluir uma tabela externa já existente no banco de dados do SPRING deve-se criar um categoria de dados
N&ATILDE;O-ESPACIAL e associá-la a tabela externa disponível.
- Alguns exemplos de atributos:
- Imagens - Pode-se associar a cada imagem informações como: satélite, sensor, data de passagem, órbita, ponto
(ambos no sistema "World Reference System" - WRS), tipo de correção.
geoid |
satélite |
sensor |
data_pass |
órbita |
ponto |
correção |
| 001 |
LANDSAT5 |
TM |
25/01/86 |
228 |
78 |
S |
| 002 |
LANDSAT3 |
MSS |
19/06/82 |
234 |
66 |
P |
- Mapas Temáticos - Da categoria MapaSolos com os mapas de solos de um banco de dados nacional, no qual o
especialista em solos quer associar a cada mapa os dados referentes a sua aquisição, como a data do levantamento,
responsável, instituição.
Geoid |
data_levantamento |
responsável |
instituição |
| 001 |
29/05/85 |
Damião Carneiro |
FUNCEME |
- Pode-se também associar tabelas às classes associadas a um mapa temático com uma tabela única para todas as
classes ou uma para cada classe temática. Para o mapa de solos pode-se determinar propriedades comuns a todas as
classes temáticas, como ph, teor de Alumínio, Nitrogênio e Potássio e umidade.
PI |
descrição |
umidade |
ph |
teor_Al |
teor_K |
Le |
latossolo |
60% |
7.6 |
80 |
70 |
- Mapas Cadastrais e de Geo-Objetos - Mapa de lotes de uma cidade, com duas categorias: Lotes, especialização de
GEO-OBJETO, e MapaLotes, especialização de MAPA CADASTRAL. Para lotes pode-se ter o número do cadastro na
Prefeitura, nome do proprietário, endereço, área construída, valor do IPTU. Sendo um geo-objeto (que possui
localização geográfica), o SPRING automaticamente associa a cada entrada da tabela um identificador único.
Geoid |
num_cad |
prop |
endereço |
area (m2) |
IPTU (R$) |
154 |
195689 |
Guimarães, M. |
R.Bevilacqua, 68 |
900 |
350 |
- Para MapaLotes, os atributos podem ser as suas características como número do mapa, região da cidade, escala do
mapa, data do levantamento, empresa responsável.
geoid |
numero |
label |
escala |
ano levantamento |
345 |
273 |
Jardim Esplanada |
2000 |
1986 |

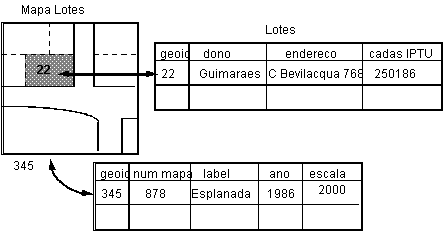

Como associar as representações geométricas aos geo-objetos?
- Geo-objetos são definidos de forma independente de sua representação gráfica, sendo necessário estabelecer a
ligação entre os geo-objetos e suas representações. Para associar lotes e suas localizações num mapa de lotes
deve-se:
- Definir uma categoria derivada da categoria básica OBJETO, como a categoria Lotes e associar atributos.
- Definir uma categoria derivada da categoria básica MAPA CADASTRAL ou derivada de MAPA REDE e associar atributos.
- Preencher os atributos associados a cada geo-objeto.
- Digitalizar os mapas cadastrais (ou mapa de rede) com as representações dos objetos.
- Associar os polígonos (ou arcos) do mapa aos geo-objetos descritos anteriormente.
Como consultar o banco de dados?
- As consultas podem ser efetuadas sobre planos de informação do modelos cadastral e de rede. A consulta permite
o uso dos operadores maior, menor, maior ou igual, menor ou igual, igual e diferença. O resultado da consulta é
visualizado e pode ser combinado com outras consultas por meio de operações de união, intersecção e diferença.
|
